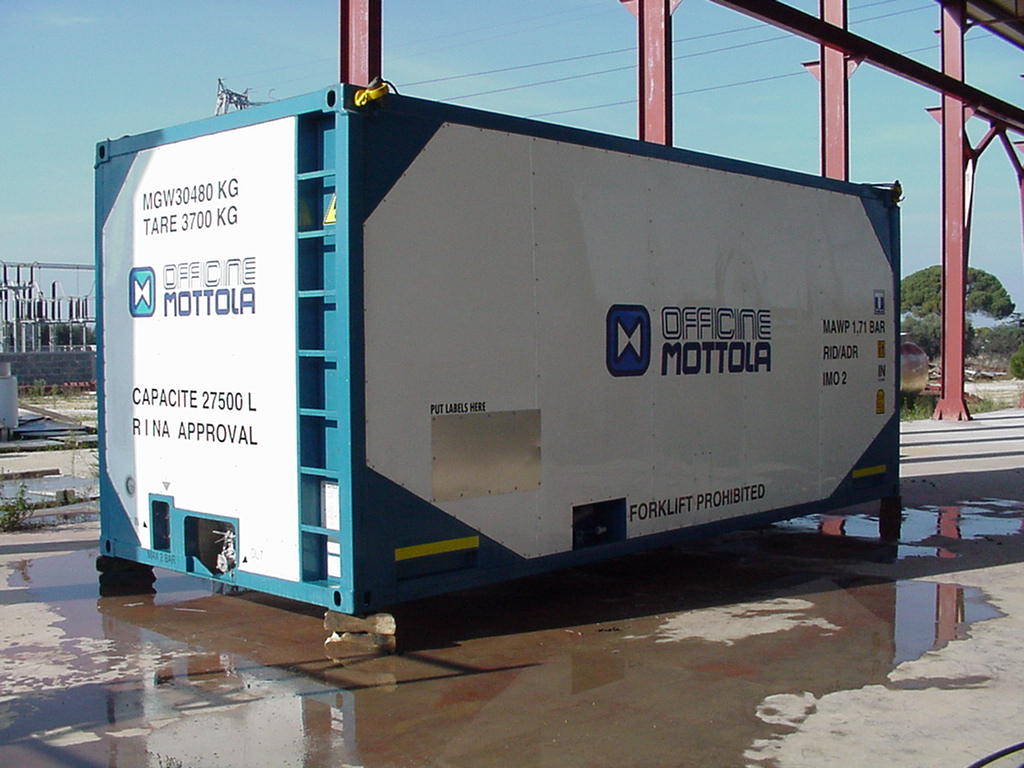

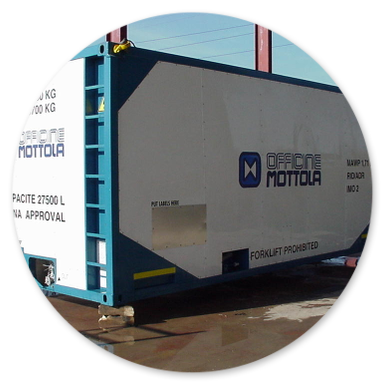

TANK CONTAINER

CITERNE CONTENEUR
Données techniques

Dimensions :
  • longueur     6,058 mt.
  • largeur       2,50 mt.
  • hauteur      2,60 mt.
Capacité:(en litres)
  • 27.500
Poids :
  • tare  env.     3.700 kg.
Corps citerne
  • En acier inox, SA 240 316*1.4401 DIN 17441 – AISI 316 L – finition 2b
Châssis d’appui
  • Acier structural BS 4360 type 43O ou supérieur
Epaisseurs
  • Virole et fonds 3,2 mm et 4,00 mm respectivement
Pression d’exercice
  • 1,71 bar
Pression d’essai
  • 2,6 bar
Pression extérieure de vide
  • 0,40 bar
Température d’étude
  • 50° C
Etude
  • ASME VIII Division 1
Finition extérieure
  • Châssis sablé SA 2.5, et successive application de peinture de protection anti-oxydation et couche finale.
Finition intérieure
  • Certifiée pour transport de produits alimentaires.
Cadre
  • La partie supérieure et inférieure du cadre seront pourvues de block d’angle ISO 1161 dans la partie haute et d’éléments d’appui en fonte à la base. Il peut être soulevé en conformité de la UIC 592.
Trou d’homme
  • Diam. 500 mm., avec charnières et 6 points de fixation, placé dans l’axe longitudinal.
Claped de pied
  • Claped de pied en acier inox diam. 3’’, avec commande à distance, avec vanne papillon de 3’’ et joints PTFE, qui termine dans une bride vide ou dans une sortie BSP de 3’’ mâle placé dans un cabinet inox.
Soupapes de soupirail de sûreté
  • n. 1 soupape de soupirail de sûreté de 2 ½’’ tarées à 2.19 bar. Possibilité de montage de disques d’éclatement et manomètres.
Main courante
  • Du type rabattable en conformité des normes des chemins de fer.
Calorifugeage
  • En polyuréthane.
  • Système de chauffage à vapeur
  • Tuyaux en acier inox qui donnent une surface effective de chauffage de 4,4 m2, pression d’exercise 2 bar avec raccords entrée/sortie de 1’’.
Thermomètre
  • Du type de relèvement en surface, avec échelle de 0 à 200° C.
Approbations
  • ADR/RID, IMO type 2, UIC, TIR, CSC.
Inspection
  • RINA
